Defence Techenolog：C(CS)/g-C₃N₄/Co碳气凝胶的简易制备及其对高氯酸铵的催化性能

我团队在《Defence Techenolog》（中科院2区，影响因子4.035）发表了题为“Simple preparation ofC (CS)/g-C₃N₄/Co carbon aerogel and its catalytic performance for ammonium perchlorate”的研究论文，我团队硕士研究生颜雨洁为第一作者，金波教授为通讯作者，西南科技大学为第一通讯单位。

【研究背景】

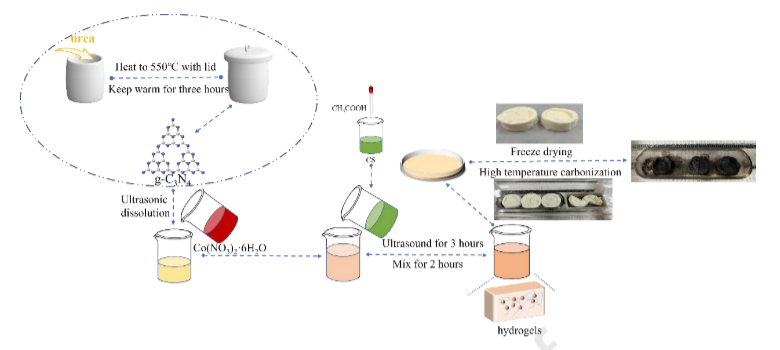

采用原位生长法构建了CS、g-C₃N₄和硝酸钴三元体系。得到的样品经过一系列后续处理，如冷冻干燥和高温碳化，得到碳气凝胶，以增加样品的比表面积，形成更多的孔隙。最后的实验结果表明，碳气凝胶对AP有很好的催化作用。

【工作简介】

采用简单的制备方法制备了C (CS)/g-C₃N₄/Co三元体系碳气凝胶。扫描和透射表征表明，CS和g-C₃N₄的大比表面积有效抑制了Co的聚集，有效提高了其催化AP活性。当添加10 wt% C (CS)/g-C₃N₄/Co时，AP的高温分解峰降低了108.4 K，纯AP的活化能由215.9 kJ/mol降低到171.9 kJ/mol, HTD速率常数由1.03×10^-1提高到29.1。该催化剂对AP高温分解峰的还原效果较好，对AP高温分解峰的还原具有良好的应用前景。

文章链接：10.1016/j.dt.2023.04.011
